無塔供水器的壓力開關怎么接線？
發布時間：2021-02-02 16:38:25|瀏覽次數：
1.壓力：本產品所稱壓力為氣壓，單位Mpa(兆帕）。0.1Mpa即1公斤的力，可以使水上升10米距離。
2.壓力表：顯示壓力指數的儀表，接口螺紋為ZG1/4。
3.壓力開關：無塔供水器之所以能夠自動循環工作，主要依靠壓力開關檢測罐內氣壓并控制水泵工作。根據其工作壓力為：0.12Mpa---0.22Mpa；適用于農村住宅三層~四層小樓。
4.電源為單相220V電源，所選水泵工作電壓為220V時，壓力開關接線如下圖一所示。安裝時請詳細閱讀說明書，注意接地保護。
5.電源為三相380V電源，壓力開關接線如下圖二所示。
請注意：
a)依據水泵功率選擇水泵電源線的線徑規格。盡量不要使用鋁線，鋁線容易和銅接點分離，產生熱，燒壞壓力開關。壓力開關燒壞不在質保范圍。
b)壓力開關和水泵揚程不匹配時，盡量不要調節壓力開關彈簧，防止壓力開關失靈，給你造成不便。

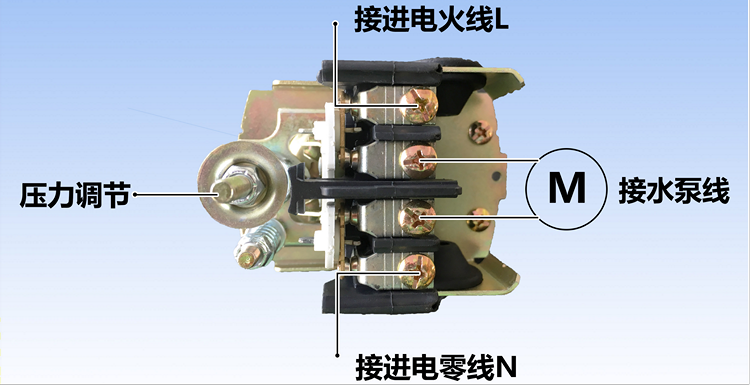

圖一：工作電壓220V壓力開關接線圖
圖一：工作電壓220V壓力開關接線圖
圖二：工作電壓380V壓力開關接線圖
